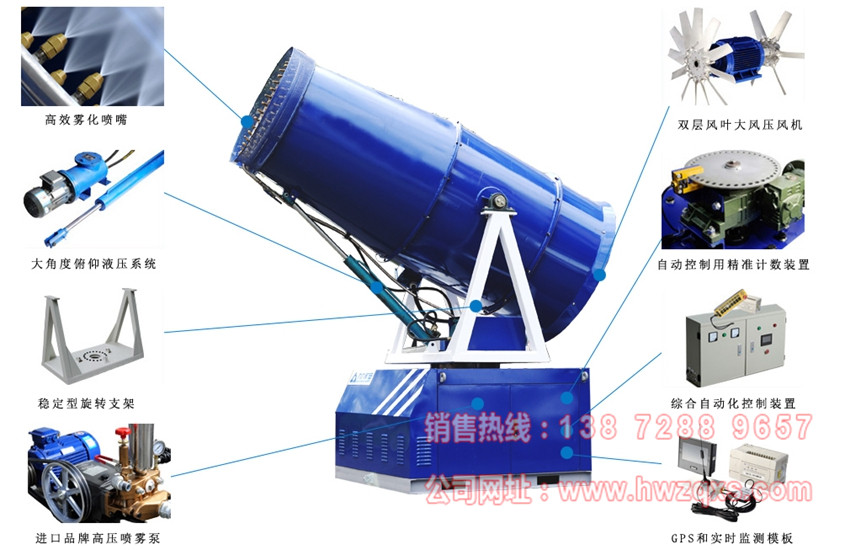

霧炮結構解析：

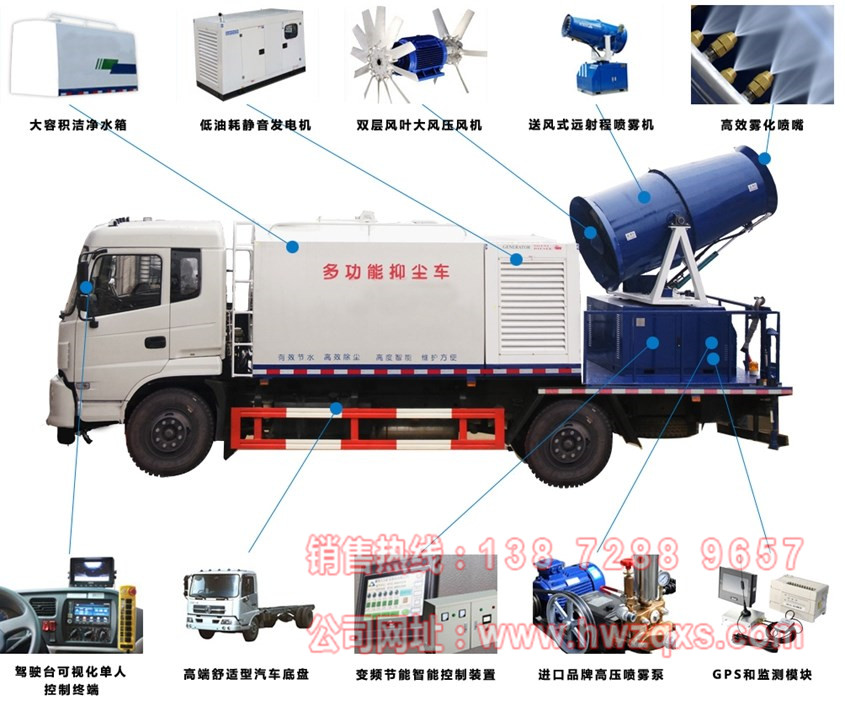

霧炮車結構解析：

霧炮車整體結構：

底盤配置：

      該款車型採用東風原廠底盤，玉柴YC6A240-50國五240馬力發動機，軸距4350+1300mm，11.00R20鋼絲胎，陝齒8檔變速箱
，5噸前橋，10噸雙後橋，助力轉向，電動玻璃，斷氣刹，豪華圓弧儀表台，二級踏步，下防護，駱駝原廠電瓶，帶原廠ABS，11.00-20尼龍胎。

上裝配置：

      1.配70KW柴油發電機組;

      2.80型霧炮風機，帶消音雙臂軸流風機配置噴筒高壓霧化系統(噴霧流量：50-150L/min，射程：水平70-80米，垂直40-55米);

      3.電控系統，微電機控制水平旋轉;

      4.遙控系統，自動系統;

      5.霧炮自動轉向裝置(旋轉角度：0-360°);

      6.液壓馬達控制俯仰角度：-10°-55°。

工藝特點：

      1.功力強、射程遠、穿透力強、霧粒附著力強、覆蓋範圍廣
、可以實現精量噴霧。

      2.工作效率高、噴霧速度快;對容易引起塵埃的堆場噴水除塵時，噴出的霧粒細小、與飄起的塵埃接觸時，形成一種潮濕霧狀體，能快速将塵埃抑制降沉，霧量沉降率可達95%。

      3.二次霧化技術，採用瞭一種特定的起渦輪風助裝置改變風向使之與霧粒的流動方向形成一個夾角
，促進水霧化充分。

      4.當霧滴從噴嘴中噴出後在噴霧區域被高速高壓氣流進一步破碎，並使霧滴的速度逐漸增加，提高瞭霧化程度，霧化一般可達到約50-150um直徑大小的霧滴。 配套動力靈活，既可用三相380V的市電，也可配套柴油發電機組供電。

      5.可固定安裝在混凝土澆築的平台上，也可配套柴油發電機組供電安裝在運輸車輛上;操作靈活，使用安全可靠，遙控和人工控制操作，可随意控制調節水平旋轉噴霧角度。

      6.耗水量相比其它抑塵噴灑設備可節約70%～80%(噴槍、灑水機車)，且水霧覆蓋粉塵面積遠遠大於其它抑塵噴灑設備。
